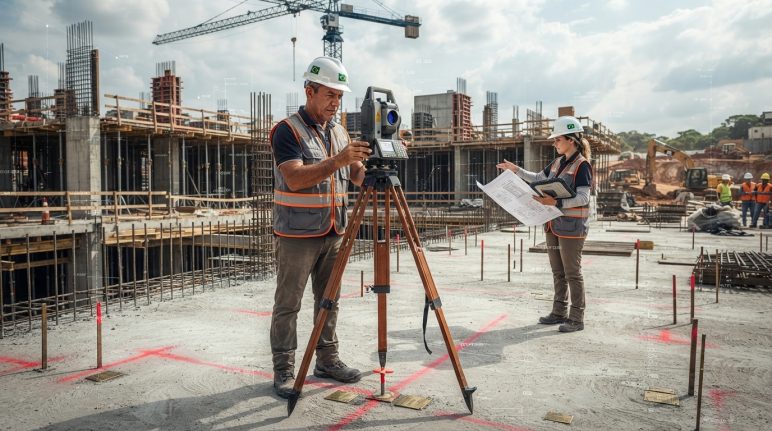

Fiscalização de obras com topografia: controle, precisão e segurança técnica

Validar se uma obra está sendo executada conforme especificado passa por medições contínuas de alinhamento, cotas e conformidade técnica. A topografia fornece esses dados quantitativos, que fundamentam decisões críticas sobre qualidade, segurança estrutural e continuidade operacional.

Não se trata de uma atividade isolada, mas de um processo integrado que se estende do planejamento até a conclusão da obra, permitindo que engenheiros detectem desvios antes que eles se acumulem, evitem retrabalhos custosos e mantenham responsabilidade técnica documentada sobre cada etapa da construção.

Como funciona o controle geométrico durante a execução?

O controle geométrico contínuo segue um padrão: medir o que foi executado, comparar com o especificado, identificar desvios e tomar ações corretivas antes que a fase seguinte comece.

Fase 1: estabelecer referências imutáveis

Antes de qualquer escavação, topógrafos definem pontos de controle (marcos, referências de nível) que permanecerão ao longo de toda a obra. Esses pontos servem como “âncoras” para todas as medições posteriores.

Uma obra com referências bem definidas garante que qualquer profissional, em qualquer data, consiga medir e comparar os resultados anteriores. Sem isso, torna-se impossível validar se os desvios aumentaram ou diminuíram.

Fase 2: validar escavação e nivelamento do terreno

Após a escavação inicial, medições topográficas conferem se o terreno foi escavado até a cota especificada. Desvios de alguns centímetros em terraplanagem podem se multiplicar ao longo de quilômetros em rodovias ou ferrovias.

Em mineração, medições de volumes escavados são realizadas por comparação topográfica entre dois levantamentos em datas diferentes: a primeira leitura anterior à escavação e a segunda após a remoção de material.

Fase 3: validar posicionamento de estruturas principais

Eixos de pilares, posicionamento de paredes estruturais e locação de equipamentos industriais passam por validação topográfica antes da execução.

Em edificações, o topógrafo confere o alinhamento de pilares em duas direções (X e Y) e seu prumo vertical (Z). Em obras lineares (rodovias e ferrovias), valida o alinhamento horizontal (em planta) e o nivelamento (perfil longitudinal e transversal).

Fase 4: monitoramento contínuo de evolução

Ao longo da construção, medições periódicas (semanais ou quinzenais) validam a continuidade da conformidade. Se uma estrutura começou alinhada, mas um desalinhamento foi detectado, a ação corretiva acontece imediatamente, não se espera o fim da fase.

Esse monitoramento evita o cenário desastroso em que desvios se acumulam silenciosamente até se tornarem irrecuperáveis.

Fase 5: validação de acabamento e entrega

Ao final, uma vistoria topográfica completa valida que as dimensões internas (distância entre paredes, altura de ambientes) estão conforme o projeto. Desvios encontrados nessa etapa geram ordens de correção antes da entrega.

O que a topografia valida em cada fase de obra?

A topografia não valida tudo. Existe um checklist específico para cada fase.

Entender o que medir em cada momento evita medições desnecessárias e mantém a fiscalização eficiente.

Fundação e escavação

Nesta fase, a topografia valida:

• Cota de escavação: se o solo foi removido até a profundidade especificada
• Alinhamento de valas: se direção e largura das escavações estão corretas
• Nivelamento do fundo: se a base está horizontal ou com a declividade especificada
• Volumes removidos: comparação entre relevo inicial e final

Desvios de cota de fundação afetam toda a estrutura acima. Por isso, a rigidez nesta etapa é crítica.

Estrutura (concreto, aço)

Nesta fase:

• Alinhamento de pilares: posição XY dentro de tolerância (±1 a 2 cm típico)
• Prumo vertical: Z dentro de tolerância
• Cotas de pisos (lajes): nível e esconsidade
• Posicionamento de equipamentos: máquinas industriais, tanques e estruturas especiais

Uma estrutura fora de alinhamento é praticamente irreversível. Mudanças nesta etapa exigem demolição e reconstrução.

Instalações e acabamento

Aqui se valida:

• Cotas de ambientes internos: distância entre paredes conforme o projeto
• Posicionamento de shafts e dutos: localização específica de tubulações
• Nível de pisos acabados: ausência de desnível indesejado
• Conformidade com projeto arquitetônico: dimensões de cômodos e simetria de ambientes

Desvios nesta fase resultam em espaços que “parecem estranhos” ou equipamentos que não cabem.

Levantamento inicial vs acompanhamento vs fiscalização contínua

Essas três atividades ocorrem em sequência e se relacionam, mas possuem objetivos diferentes em cada fase.

Levantamento inicial (pré-obra)

Mapeia o terreno antes de qualquer execução. Levanta a topografia natural do terreno, características existentes e referências de nível.

Serve para:

• Calcular volumes de corte/aterro necessários
• Determinar cotas de projeto que respeitem o terreno existente
• Identificar características do solo
• Planejar acessos e áreas temporárias

Responsabilidade: mapear o estado inicial com precisão. Não valida a execução ainda, apenas documenta a pré-condição.

Acompanhamento topográfico (durante execução)

Registra como a obra progride geometricamente. Levantamentos periódicos medem o estado da obra em pontos específicos.

Serve para:

• Registrar o progresso físico real
• Calcular volumes executados (para medição e pagamento)
• Identificar problemas de forma precoce
• Manter documentação de como a obra se desenvolveu

Responsabilidade: fornecer dados quantitativos de progresso. Nem sempre está vinculado à validação técnica rigorosa, possui caráter mais informativo para gestão.

Fiscalização contínua com validação (controle de qualidade)

Compara o executado com o especificado em projeto, norma ou contrato. Emite parecer técnico sobre conformidade.

Serve para:

• Validar a qualidade técnica da execução
• Gerar prova documentada de conformidade (ou não conformidade)
• Fundamentar decisões de liberação de fases
• Criar registro legal de validação

Responsabilidade: atestar conformidade com responsabilidade técnica e profissional. Gera documento legal que pode ser utilizado em auditorias ou litígios.

Tecnologias para precisão executiva em obras

As tecnologias disponíveis atualmente permitem níveis de precisão que eram impensáveis há 20 anos. Cada tecnologia possui seu nicho de aplicação.

Estação total para validação pontual

Equipamento clássico que mede coordenadas XYZ de forma eletromecânica. Ainda é predominante na construção civil.

• Quando usar: validação de alinhamento de pilares, cotas de pisos em edificações e pequenas obras onde a cobertura é reduzida.
• Precisão: ±5 a ±10 mm em distâncias de até 500 m.
• Vantagem prática: funciona sem sinal de satélite, em ambientes fechados, e permite validação rápida de pontos específicos.

Receptor GNSS RTK para obras lineares e grandes áreas

Posicionamento em tempo real utilizando correções de satélite. Permite cobertura de grandes áreas em poucos minutos.

• Quando usar: terraplanagem, rodovias, ferrovias, mineração e qualquer obra que cubra área extensa.
• Precisão: ±2 a ±5 cm horizontal, ±3 a ±8 cm altimétrico.
• Vantagem prática: cobre grandes áreas rapidamente, fornece coordenadas absolutas georreferenciadas e permite que um único operador realize o levantamento.

Laser scanner para geometria completa

Varrimento 3D que captura nuvem de pontos, útil para detecção de deformações distribuídas ou geometrias complexas.

• Quando usar: monitoramento de túneis (detecta convergência de paredes), inspeção de taludes (identifica deslizamentos parciais) e estruturas especiais com formas não retangulares.
• Precisão: ±5 a ±50 mm dependendo da configuração.
• Vantagem prática: captura deformações sem necessidade de pontuar pontos específicos, revela o que o olho humano não consegue perceber.

Drones para monitoramento de progresso

Levantamento aéreo que gera ortofoto (mapa aéreo) e nuvem 3D de grandes áreas em um único voo.

• Precisão: ±5 a ±20 cm (RGB), ±5 a ±15 cm (LiDAR).
• Vantagem prática: documentação visual do progresso e cálculo de volumes por comparação de ortofotos em datas diferentes.

BIM integrado para validação automatizada

Modelos 3D do projeto integrados em plataforma que compara automaticamente o executado com o projetado.

• Quando usar: obras de grande complexidade, múltiplos stakeholders e projetos que já nascem em BIM.
• Precisão: depende dos dados topográficos que alimentam o modelo.
• Vantagem prática: validação automatizada, o sistema identifica conflitos entre executado e projetado sem interpretação manual.

Aplicações em diferentes tipos de obra

Cada tipo de obra possui suas particularidades, não existe “solução única” para controle geométrico.

Obras lineares (rodovias, ferrovias, dutos)

Quilômetros de extensão horizontal exigem validação contínua de alinhamento e nivelamento.

O que é monitorado:

• Eixo em planta: coordenadas X e Y
• Perfil longitudinal: cotas ao longo da linha
• Perfil transversal: superelevação em curvas e drenagem
• Volumes escavados ou pavimentados: por seção

Frequência: semanal ou diária, dependendo da fase.

Impacto de desvios: erros pequenos em curvas se acumulam, 5 cm de desvio em 1 km podem resultar em centenas de metros de erro ao final. Consequências incluem descarrilamento ou redução do conforto dos passageiros.

Construção civil vertical (edifícios)

Altura concentrada em pequena área horizontal.

O que é monitorado:

• Alinhamento e prumo de pilares: duas direções + vertical
• Cota de pisos estruturais: lajes
• Nivelamento de plataformas de trabalho
• Conformidade com dimensões internas: ambientes

Frequência: bissemanal durante a estrutura e mensal durante a vedação.

Impacto de desvios: paredes fora de prumo (visíveis), portas desalinhadas (não fecham) e retrabalho de acabamento (custoso).

Mineração e terraplanagem

Volumes enormes de material movimentado.

O que é monitorado:

• Cotas de bancadas: degraus de escavação
• Inclinação de taludes de segurança
• Volumes removidos: comparação da topografia antes/depois
• Conformidade com plano de lavra aprovado

Frequência: semanal ou mensal, conforme o ciclo de escavação.

Impacto de desvios: volumes incorretos geram erro financeiro direto. Taludes com inclinação inadequada representam risco de deslizamento e colocam vidas em risco.

Obras industriais (plantas, refinarias, fábricas)

Equipamentos de alta precisão em posições específicas.

O que é monitorado:

• Posicionamento absoluto de equipamentos: forno, coluna de destilação, tanques
• Nivelamento de bases e plataformas
• Alinhamento de tubulações e condutos
• Cota de pisos para drenagem

Frequência: antes da instalação de cada equipamento crítico.

Impacto de desvios: equipamentos fora de posição afetam fluxo de processo, segurança operacional e custo de reposicionamento.

Loteamentos e infraestrutura urbana

Múltiplos lotes e infraestrutura que precisam se encaixar.

O que é monitorado:

• Alinhamento de ruas e quadras
• Cota de terrenos nivelados
• Posicionamento de infraestrutura: galerias e redes
• Conformidade com projeto aprovado pela prefeitura

Frequência: semanal ou quando há mudança de fase.

Impacto de desvios: ruas fora de alinhamento afetam toda a infraestrutura. Lotes com dimensões incorretas geram conflitos legais com proprietários.

Impacto na qualidade, prazos, segurança e redução de retrabalho

Controle geométrico rigoroso não é “luxo administrativo”, possui impacto direto em custo, prazo, segurança e qualidade.

Detecção precoce evita retrabalho exponencial

Erro descoberto na fundação é corrigido sem impacto significativo no cronograma. O mesmo erro identificado após a estrutura concretada exige demolição, reescoramento e reconstrução, semanas de atraso e custo até 10 vezes maior.

Documentações técnicas mostram que obras com acompanhamento topográfico contínuo apresentam entre 30% e 50% menos retrabalho estrutural do que obras com validação pontual.

Segurança estrutural e operacional

Alguns desvios geométricos comprometem a segurança de forma não óbvia:

• Segurança estrutural: fundação executada acima ou abaixo da cota especificada distribui cargas de maneira diferente da calculada. Pilar fora de alinhamento cria excentricidade não prevista em projeto. Laje com cotas desiguais concentra cargas em regiões não calculadas.
• Segurança em campo: talude com inclinação acima da especificada oferece risco de deslizamento. Plataforma de trabalho com nivelamento inadequado causa quedas. Circulação com obstáculos fora de tolerância aumenta o risco de acidentes.

O controle geométrico detecta esses desvios antes que se tornem riscos e fundamenta decisões técnicas: “Está fora de especificação, não é seguro avançar para a próxima fase, corrigir antes de prosseguir”.

O relatório técnico de fiscalização que atestou o desvio também representa proteção legal para o engenheiro responsável em caso de incidente.

Cumprimento de prazos

Retrabalho é uma das principais causas de atraso na construção. Com a detecção precoce de desvios, as correções acontecem sem impacto na sequência crítica, não interrompem a próxima fase.

Obras documentadas com fiscalização contínua frequentemente cumprem ou antecipam cronogramas porque evitam atrasos acumulativos causados por retrabalho.

Conformidade com regulação e órgãos

Normas técnicas (NBR 9050 acessibilidade, NBR 9077 saídas de emergência, NBR 16636 fachadas etc.) definem tolerâncias geométricas aceitáveis. O controle geométrico documenta que essas normas foram cumpridas.

Em auditorias da prefeitura, corpo de bombeiros ou inspeções de segurança, existe prova técnica de conformidade. Não é opinião, são dados quantificados com precisão especificada.

APAT: facilitadora de qualidade e continuidade em obras

A qualidade geométrica em obras depende de profissionais qualificados com acesso a equipamentos e ambientes que valorizem precisão técnica. A APAT atua como estrutura de fortalecimento desse ecossistema.

A associação conecta profissionais topógrafos, engenheiros de obras e gerentes de projeto a parceiros que oferecem equipamentos de alta precisão certificados, seguros de responsabilidade profissional adequados ao risco de obra, redes técnicas para compartilhamento de boas práticas e soluções de problemas, programas de atualização em tecnologias emergentes (RTK, drone, BIM) e modelos operacionais que permitem trabalho autônomo ou associado com maior previsibilidade operacional e acesso a suporte especializado.

Não é a APAT que “valida obras”, são profissionais qualificados que executam essa atividade. O papel da APAT é criar um ambiente em que esse trabalho técnico seja exercido com máxima qualidade, reconhecimento de mercado e proteção profissional.

Para engenheiros, topógrafos e gerentes de obra interessados em estruturar controle geométrico rigoroso em seus projetos, a APAT oferece acesso a recursos, comunidades técnicas e modelos operacionais conforme o contexto, empresas de construção, empreiteiras e profissionais autônomos.

O objetivo é transformar o controle geométrico de uma atividade “administrativa” em uma atividade técnica reconhecida, adequadamente remunerada e exercida com segurança operacional.
